I ventilatori centrifughi personalizzati guadagnano popolarità per i sistemi di trattamento dell'aria industriali specializzati

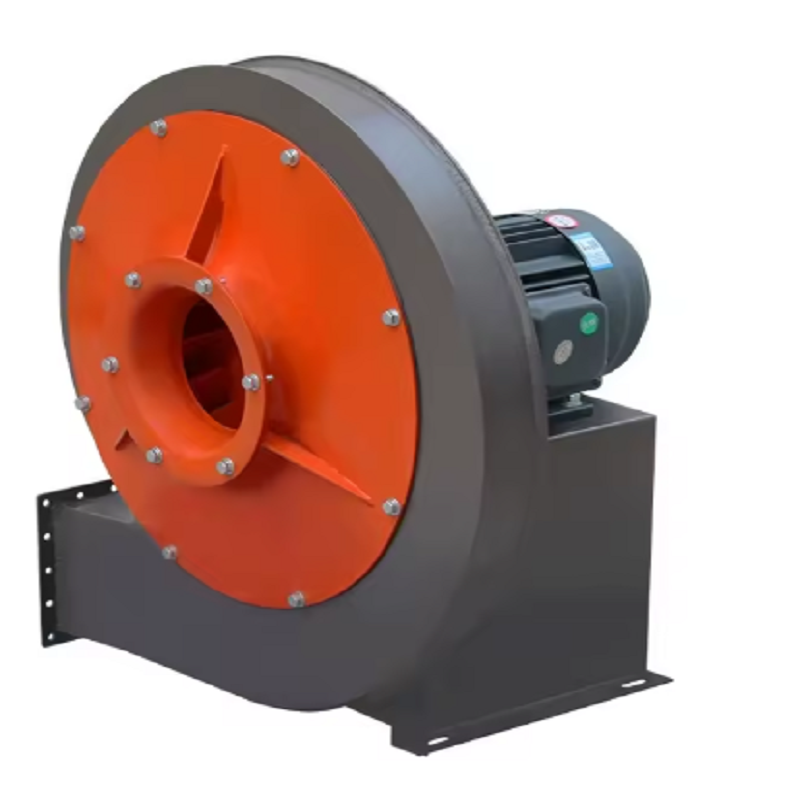

La ventilazione industriale raramente è un’applicazione valida per tutti. Un ventilatore che funziona bene in un sistema di ventilazione generale potrebbe non essere adatto per un processo che gestisce polvere abrasiva, gas corrosivi, aria ad alta temperatura o condizioni di pressione in continuo cambiamento. Questo è il motivo per cui le soluzioni personalizzate di ventilatori centrifughi stanno guadagnando attenzione nei sistemi di trattamento dell'aria industriali specializzati. Invece di selezionare un modello standard e provare ad adattare il sistema attorno ad esso, gli ingegneri possono configurare la ventola in base al flusso d'aria, alla pressione, alla temperatura, al materiale e alle condizioni operative effettive.

Perché la scelta dei ventilatori standard non è sempre sufficiente

Nei progetti pratici, il flusso d'aria richiesto è solo una parte del processo di selezione. Ad esempio, un processo può richiedere 30.000 m³/h di aria a una pressione statica di 3.000 Pa, mentre il gas trasportato può raggiungere 180°C e contenere polveri sottili. La scelta di un ventilatore centrifugo basato solo sul flusso d'aria può comportare una pressione insufficiente, un consumo energetico eccessivo o un'usura prematura della girante.

Un approccio migliore consiste nello stabilire il punto operativo completo prima di selezionare l'apparecchiatura. Gli ingegneri dovrebbero determinare il flusso d'aria, la pressione statica, la temperatura del gas, la densità del gas, la concentrazione della polvere, la corrosività, le ore di funzionamento e l'altitudine di installazione. Questi parametri determinano il design della girante, la potenza del motore, la costruzione dell'involucro, la disposizione dell'albero, la configurazione dei cuscinetti e la selezione dei materiali.

Il design della girante deve corrispondere al processo

La girante è uno dei componenti più importanti di un ventilatore centrifugo, in particolare nelle applicazioni che coinvolgono polvere o particolato. Le pale con curvatura all'indietro vengono spesso selezionate laddove l'efficienza energetica e il funzionamento stabile sono priorità, mentre i design delle pale radiali o per carichi pesanti possono essere più appropriati per l'aria carica di materiale.

Ad esempio, si consideri un sistema di raccolta polveri che gestisce circa 25.000 m³/h a 2.500 Pa. Se l'aria contiene particelle abrasive, una girante standard leggera potrebbe subire una rapida erosione delle pale. Un design personalizzato può utilizzare lame più spesse, struttura rinforzata o materiali resistenti all'usura in aree ad alto impatto. L'obiettivo non è semplicemente quello di rendere la girante più forte; la geometria della pala deve comunque mantenere un'efficienza aerodinamica accettabile.

La selezione del materiale può determinare la durata

La selezione del materiale diventa fondamentale quando un ventilatore centrifugo gestisce gas corrosivi o aria ad alta temperatura. L'acciaio al carbonio può essere sufficiente per la ventilazione ordinaria, ma le applicazioni che coinvolgono vapori chimici, umidità o gas aggressivi possono richiedere acciaio inossidabile o rivestimenti specializzati.

Per le applicazioni ad alta temperatura, gli ingegneri devono considerare anche altro oltre al materiale dell'involucro. L'espansione dell'albero, la temperatura dei cuscinetti, le disposizioni di tenuta, la configurazione del giunto e la posizione del motore possono influire sull'affidabilità. In una tipica applicazione di scarico di un forno, lo spostamento del motore lontano dal flusso di gas caldo e l'utilizzo di un sistema di raffreddamento dell'albero appropriato possono ridurre significativamente il trasferimento di calore ai cuscinetti.

Caso di studio: miglioramento di un sistema di estrazione delle polveri

Uno stabilimento di produzione utilizzava un sistema di estrazione della polvere in cui la ventola esistente era spesso soggetta a vibrazioni e diminuzione del flusso d'aria. L'unità originale era stata selezionata in base ai requisiti di flusso d'aria nominale, ma il processo effettivo conteneva più polvere abrasiva di quanto inizialmente previsto.

L'ispezione ha dimostrato che l'accumulo di polvere e l'usura irregolare avevano modificato l'equilibrio della girante. Invece di limitarsi a sostituire il motore, il team di ingegneri ha esaminato l'intera condizione operativa. La ventola centrifuga sostitutiva è stata progettata con una configurazione della girante più adatta, aree di usura rinforzate, accesso migliorato per la pulizia e un motore dimensionato per l'effettiva resistenza del sistema.

Dopo l'installazione, l'impianto ha registrato un flusso d'aria più stabile e vibrazioni notevolmente ridotte. Ancora più importante, gli intervalli di manutenzione sono diventati più facili da prevedere perché il ventilatore è stato progettato in base alle condizioni effettive di carico di polvere piuttosto che a un punto di funzionamento teorico con aria pulita.

La perdita di pressione deve essere calcolata prima della selezione finale

Un errore comune nei progetti di ventilazione è selezionare l'attrezzatura in base al flusso d'aria sottovalutando la resistenza del sistema. Un ventilatore centrifugo deve superare la perdita di pressione totale generata da condotti, gomiti, filtri, serrande, scambiatori di calore, cicloni, depuratori e altri componenti.

Un calcolo pratico dovrebbe includere sia le perdite statiche che quelle dinamiche. Se un sistema richiede 20.000 m³/h e la resistenza calcolata è 2.800 Pa, selezionare una ventola da 20.000 m³/h e 2.000 Pa non risolverà il problema. La ventola potrebbe funzionare lontano dal punto previsto, determinando un flusso d'aria insufficiente o un funzionamento instabile.

Per i progetti di retrofit, gli ingegneri dovrebbero misurare la pressione differenziale effettiva ove possibile invece di affidarsi interamente ai vecchi documenti di progettazione. Le misurazioni sul campo possono rivelare filtri intasati, condotti sottodimensionati, serrande parzialmente chiuse o altre fonti nascoste di resistenza.

La personalizzazione può anche ridurre il consumo energetico

La personalizzazione non significa necessariamente un ventilatore più costoso con costi operativi inferiori. Un corretto abbinamento aerodinamico può effettivamente ridurre il consumo energetico di un ventilatore centrifugo nel corso della sua vita utile.

Supponiamo che un ventilatore industriale funzioni 8.000 ore all'anno e richieda 75 kW nel suo normale punto di funzionamento. Anche una riduzione di 5 kW nel consumo medio di energia rappresenta circa 40.000 kWh di risparmio annuo di elettricità. Ad un costo dell’elettricità di 0,10 dollari per kWh, ciò equivale a circa 4.000 dollari all’anno.

Questo è il motivo per cui l'efficienza del ventilatore dovrebbe essere valutata utilizzando l'intero ciclo di funzionamento e non solo il prezzo di acquisto. Un ventilatore leggermente più costoso può fornire un ritorno sull’investimento più rapido se funziona più vicino al suo punto di migliore efficienza ed evita la generazione di pressione non necessaria.

Dovrebbe essere preso in considerazione il funzionamento a velocità variabile

Molti processi industriali non funzionano con un fabbisogno di flusso d’aria costante. In questi casi, un azionamento a frequenza variabile può consentire alla ventola centrifuga di regolare la velocità in base alla richiesta effettiva del processo.

Ad esempio, se un sistema di ventilazione richiede il flusso d'aria completo solo durante i picchi di produzione, il funzionamento continuo della ventola alla massima velocità comporta uno spreco di energia. La riduzione della velocità della ventola durante i periodi di minore richiesta può garantire risparmi sostanziali poiché la potenza della ventola cambia approssimativamente con il cubo della velocità di rotazione in condizioni comparabili.

Tuttavia, il controllo della velocità variabile non dovrebbe essere aggiunto alla cieca. La ventola, il motore, l'azionamento, i cuscinetti e la strategia di controllo del sistema devono essere valutati insieme. Anche il campo operativo deve rimanere entro l'intervallo di prestazioni consigliato dal produttore.

Rumore e vibrazioni fanno parte del design

Il rumore è un altro fattore che a volte viene ignorato fino a dopo l'installazione. Un ventilatore centrifugo personalizzato può incorporare misure quali geometria ottimizzata delle pale, velocità di rotazione adeguata, connessioni flessibili, isolamento dalle vibrazioni e trattamento acustico.

Anche le vibrazioni dovrebbero essere affrontate alla fonte. Durante la messa in servizio, i tecnici devono controllare l'allineamento dell'albero, il bilanciamento della girante, le condizioni dei cuscinetti, la rigidità della fondazione e l'allineamento del giunto. Se si misurano le vibrazioni sull'alloggiamento della ventola, è utile confrontare le letture a velocità diverse anziché presumere che la sostituzione dei cuscinetti risolverà il problema.

L'accesso per la manutenzione dovrebbe essere progettato in anticipo

Un ventilatore che funziona bene ma è difficile da mantenere può diventare costoso nel tempo. Per le applicazioni industriali, i progetti personalizzati di ventilatori centrifughi possono includere porte di ispezione, punti di scarico, piastre antiusura sostituibili, accesso al grasso, alloggiamenti divisi e altre caratteristiche in base ai requisiti di manutenzione.

Per le applicazioni di trattamento delle polveri, un facile accesso alla girante è particolarmente prezioso. I tecnici dovrebbero essere in grado di ispezionare accumuli e usura senza smontare completamente l'unità. Ciò riduce i tempi di fermo macchina per la manutenzione e rende più pratica l'ispezione basata sulle condizioni.

Cosa dovrebbero fornire gli ingegneri quando ordinano un ventilatore personalizzato

Per evitare inutili riprogettazioni, i clienti dovrebbero fornire quante più informazioni operative possibili prima di richiedere un preventivo. Come minimo, le specifiche tecniche dovrebbero includere:

Flusso d'aria richiesto, preferibilmente in m³/h, m³/s o CFM

Pressione statica o pressione totale

Temperatura del gas

Densità del gas quando significativamente diversa dall'aria standard

Concentrazione della polvere e caratteristiche delle particelle

Composizione del gas corrosivo, se applicabile

Orari di funzionamento richiesti

Altitudine di installazione

Requisiti di alimentazione e motore

Installazione interna o esterna

Senso di rotazione e orientamento di scarico

Limitazioni di spazio

Requisiti relativi al rumore

Norme applicabili o requisiti di certificazione

Con questi parametri, il produttore può selezionare la configurazione appropriata del ventilatore centrifugo invece di fare affidamento su supposizioni.

La personalizzazione dovrebbe risolvere un problema tecnico specifico

Lo scopo della personalizzazione non è aggiungere funzionalità non necessarie. Un buon ventilatore centrifugo personalizzato dovrebbe soddisfare un requisito operativo chiaramente definito: pressione più elevata, materiali abrasivi, gas corrosivi, temperatura elevata, spazio di installazione limitato, consumo energetico inferiore, manutenzione più semplice o affidabilità migliorata.

Prima di finalizzare un progetto, gli ingegneri dovrebbero confrontare la curva della ventola proposta con la curva effettiva del sistema e verificare la potenza del motore, il punto operativo, l'efficienza e il margine di sicurezza. Per le applicazioni critiche, i test sulle prestazioni in fabbrica e i test sulle vibrazioni possono fornire ulteriore sicurezza prima della spedizione.

Man mano che i processi industriali diventano sempre più specializzati, la progettazione personalizzata dei ventilatori continuerà a svolgere un ruolo importante nel trattamento dell’aria. L'approccio più efficace è iniziare con le condizioni del processo, calcolare i reali requisiti del sistema e quindi configurare il ventilatore centrifugo in base a tali requisiti. Questo metodo potrebbe richiedere più lavoro tecnico all'inizio, ma può prevenire problemi comuni come un flusso d'aria insufficiente, un consumo energetico eccessivo, un'usura prematura e una manutenzione ripetuta nelle fasi successive della vita dell'apparecchiatura.
