In che modo un ventilatore centrifugo con curva in avanti può risolvere la ventilazione con flusso d'aria elevato senza trasformare la vostra struttura in un problema di rumore?

— ASTRATTO —

Estratto dell'articolo

Se hai mai aggiornato un sistema di ventilazione e ti sei ritrovato con “più aria, più reclami e più bollette energetiche”, non sei il solo. UNVentilatore centrifugo curvo in avantiviene spesso scelto perché può spostare una grande quantità di aria con un ingombro compatto: ottimo per le unità di trattamento dell'aria, ventilazione generale e sistemi confezionati. Ma molti acquirenti riscontrano gli stessi punti dolenti: la ventola suona più forte del previsto, il motore si surriscalda, il flusso d'aria varia dopo alcuni mesi oppure il sistema si comporta diversamente una volta caricati i filtri.

Questa guida scompone il problema nelle decisioni che contano davvero: come dimensionare il punto operativo reale, come evitare il sovraccarico, cosa significa realisticamente "tranquillo" e quali dettagli fornire al tuo fornitore in modo da ottenere un fan che si esibisce sul campo, non solo sulla carta. Riceverai anche una lista di controllo, una tabella per la risoluzione dei problemi e domande frequenti di facile utilizzo per l'acquirente.

— DIRECTORY —

Sommario

Contorno a colpo d'occhio
Cos'è un ventilatore centrifugo a pale avanti (e dove si adatta)
Punti critici comuni dei clienti e cosa li causa
Lista di controllo di selezione per gli acquirenti
Nozioni di base sul dimensionamento: flusso d'aria, pressione e perché "abbastanza vicino" fallisce
Controllo del rumore che funziona in installazioni reali
Affidabilità e pianificazione della manutenzione
Cosa inviare al tuo fornitore per ottenere il ventilatore giusto
Domande frequenti
Conclusione e prossimo passo

— SCHEMA —

Contorno in breve

In questo articolo, te ne andrai con:

Una spiegazione in inglese semplice di cosa aVentilatore centrifugo curvo in avantifa meglio e cosa fa male.
Una tabella dei punti critici che collega i sintomi (rumore, amplificatori elevati, flusso d'aria instabile) alle probabili cause e soluzioni.
Una pratica checklist di selezione che puoi copiare nella tua richiesta di offerta o nelle specifiche interne.
Guida al dimensionamento in base al punto di funzionamento effettivo in modo da evitare sovraccarichi e sprechi di energia.
Movimenti di riduzione del rumore che non si basano sul “basta aggiungere isolamento” come unica risposta.
Un elenco di passaggio dei fornitori in modo da poter ottenere preventivi accurati e meno revisioni avanti e indietro.

— SEZIONE 1 —

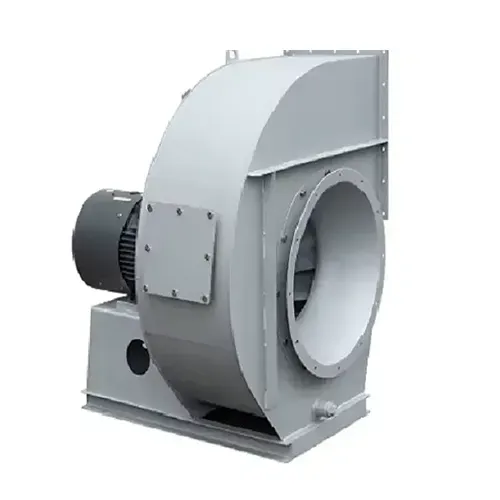

Cos'è un ventilatore centrifugo con curva in avanti (e dove si adatta)

Un ventilatore centrifugo curvo in avanti utilizza una girante con molte piccole pale che “si curvano in avanti” nella direzione di rotazione. Quella forma della lama tende a produrreflusso d'aria elevato a pressione statica da relativamente bassa a media, che è esattamente il motivo per cui lo vedi apparecchiature HVAC compatte, unità di trattamento dell'aria, ventilazione generale degli edifici e ventilazione industriale con aria pulita dove lo spazio è limitato.

Il compromesso è che i design con curvatura in avanti possono essere meno tolleranti quando la pressione del sistema cambia. In molte applicazioni, all'aumentare del flusso d'aria, la potenza richiesta può anche aumentare rapidamente. Ciò significa che lo “stesso ventilatore” può comportarsi in modo molto diverso a seconda delle perdite nel condotto, del carico del filtro, posizione della serranda e quanto bene sono progettate le transizioni di ingresso/uscita.

Se la tua applicazione riguarda principalmente lo spostamento di grandi volumi di aria in modo fluido, senza bisogno di una pressione molto elevata, aVentilatore centrifugo curvo in avantiè spesso una soluzione forte. Se la tua applicazione richiede una pressione statica costantemente elevata, polvere abrasiva o esposizione chimica aggressiva, dovrai prestare particolare attenzione alla selezione dei materiali, alle misure di protezione e al punto di lavoro.

— SEZIONE 2 —

Punti critici comuni dei clienti e quali sono le loro cause

La maggior parte delle “delusioni dei fan” non sono dovute al fatto che la tecnologia sia pessima, ma accadono perché un fan è stato scelto sulla base di presupposti sbagliati. Di seguito sono riportati i punti critici menzionati più spesso dagli acquirenti, oltre alla tipica causa principale.

Punto doloroso che senti	Cosa c'è di solito dietro	Correggilo che aiuta davvero
"È più rumoroso di quanto suggerito dalla scheda tecnica."	Turbolenza dell'aria dovuta a transizioni inadeguate di ingresso/uscita, vibrazioni dovute a problemi di allineamento/bilanciamento o funzionamento lontano dalla regione di migliore efficienza.	Migliorare le condizioni di ingresso (tratto rettilineo, cono di ingresso), aggiungere connettori flessibili, utilizzare l'isolamento dalle vibrazioni e dimensionare più vicino al punto di lavoro.
"I viaggi / gli amplificatori del motore sono alti."	Rischio di sovraccarico derivante dal funzionamento con un flusso d'aria maggiore del previsto, dimensionamento errato del motore o modifiche nella resistenza del sistema.	Confermare la curva del sistema, impostare un intervallo operativo sicuro, considerare i limiti di controllo della velocità e dimensionare il motore con un margine per le condizioni reali.
"Il flusso d'aria diminuisce dopo alcuni mesi."	Caricamento del filtro, incrostazione della girante (grasso/polvere), slittamento della cinghia o deriva della serranda.	Pianificare gli intervalli di manutenzione, aggiungere porte di ispezione, utilizzare un filtraggio appropriato e verificare la tensione/l'allineamento della trasmissione.
“I costi energetici stanno aumentando”.	Limitazione incontrollata (serrande), ventola che funziona più velocemente del necessario, perdite nei condotti o funzionamento lontano dalla regione efficiente.	Utilizzare il controllo della velocità ove appropriato, sigillare le perdite dei condotti e selezionare una ventola che corrisponda più fedelmente al flusso d'aria e alla pressione richiesti.
"Le vibrazioni danneggiano i cuscinetti o i condotti."	Squilibrio dovuto ad accumuli, risonanza di montaggio, disallineamento o rigidità della base inadeguata.	Migliorare la base/struttura, garantire il corretto bilanciamento, aggiungere isolamento e mantenere la girante pulita in flussi d'aria sporchi.
"La corrosione si è manifestata troppo velocemente."	Mancata corrispondenza dei materiali per umidità/chimica, rivestimento non idoneo o problemi di gestione della condensa.	Scegli il materiale/rivestimento giusto, gestisci il drenaggio/condensa e definisci chiaramente la composizione e la temperatura del gas.

— SEZIONE 3 —

Lista di controllo di selezione per gli acquirenti

Se stai acquistando unVentilatore centrifugo curvo in avanti, risparmierai tempo e ridurrai i rischi trattando la selezione come una breve lista di controllo ingegneristica. Ciò non richiede una modellazione avanzata, ma solo chiarezza.

Lista di controllo dell'acquirente (facile da copiare/incollare):

Flusso d'aria target:flusso di volume richiesto (e intervallo consentito, non solo un singolo numero).
Pressione statica:resistenza totale prevista del sistema nel punto di lavoro.
Condizioni dell'aria:temperatura, umidità, polvere, nebbia d'olio o componenti corrosivi.
Limiti di installazione:ingombro, orientamento in ingresso, direzione in uscita, accesso per manutenzione.
Limiti di rumore:dove si trova il ventilatore (vicino a persone, vicino a muri, su un tetto, all'interno di apparecchiature).
Metodo di controllo:velocità costante, controllo della velocità o smorzatori e qualsiasi intervallo operativo richiesto.
Vincoli di potenza:tensione/frequenza, aspettative di efficienza del motore e requisiti di protezione.
Obiettivi di affidabilità:ciclo di lavoro, autonomia giornaliera prevista e accesso al servizio.

— SEZIONE 4 —

Nozioni di base sul dimensionamento: flusso d'aria, pressione e perché "abbastanza vicino" fallisce

Ecco la scomoda verità: “Abbiamo bisogno di un ventilatore con un flusso d’aria elevato” non è una specifica. La ventola non funziona contro i tuoi desideri: funziona contro la resistenza del tuo sistema. Quella resistenza cambia quando i filtri si caricano, quando gli smorzatori si muovono, quando i condotti accumulano polvere o quando una linea aggiunge un altro ramo.

Per ridurre le sorprese, definire apunto di lavoro(portata d'aria + pressione statica) e afinestra operativa sicura(minimo e massimo). Se il punto di funzionamento reale si allontana troppo dal punto in cui la ventola offre le migliori prestazioni, è possibile che si verifichino rumore, spreco di energia o sovraccarico.

Consigli pratici sulle taglie:1)Richiedere prestazioni al punto di lavoro e ai punti vicini (non solo la linea del “caso migliore”).2)Confermare che il motore abbia un margine per il flusso d'aria massimo previsto.3)Non ignorare le condizioni di ingresso/uscita: transizioni errate possono comportarsi come "perdite di pressione nascoste" che rubano il flusso d'aria.

Se il tuo team sta raccogliendo i requisiti per un acquisto, scrivi le tue specifiche in questo modo: "Abbiamo bisogno di un flusso d'aria X alla pressione statica Y, con un flusso d'aria regolabile entro un intervallo definito rimanendo al di sotto di un limite di corrente definito." Quella singola frase impedisce molte costose rielaborazioni.

— SEZIONE 5 —

Controllo del rumore che funziona nelle installazioni reali

Il rumore viene raramente risolto da un accessorio magico. Di solito è una combinazione di rumore aerodinamico (turbolenza dell'aria) e rumore meccanico (vibrazioni). La buona notizia: entrambi sono gestibili se li pianifichi in anticipo.

Riduttori di rumore aerodinamici:

Mantenere l'ingresso il più liscio possibile: evitare gomiti stretti proprio all'ingresso e ridurre i cambiamenti improvvisi dell'area.
Operare vicino al punto di lavoro previsto: il funzionamento estremo fuori progetto spesso aumenta la turbolenza.
Utilizzare velocità dei condotti adeguate: spingere troppa aria attraverso condotti sottodimensionati può risultare rumoroso anche con una ventola “silenzioso”.

Riduttori di rumore meccanici:

Aggiungere l'isolamento dalle vibrazioni (cuscinetti o molle) e utilizzare connettori flessibili sui collegamenti dei condotti.
Garantisci un montaggio rigido e un allineamento corretto, soprattutto per le configurazioni con trasmissione a cinghia.
Pianificare l'accesso per la pulizia: gli accumuli sulla girante possono creare squilibri che nel tempo diventano fonte di rumore.

Se si hanno requisiti acustici rigorosi, specificare il contesto di misurazione (distanza, ambiente e punto operativo). Altrimenti, potresti finire per confrontare numeri misurati in condizioni completamente diverse.

— SEZIONE 6 —

Affidabilità e pianificazione della manutenzione

Il modo più veloce per “perdere” prestazioni è trattare la ventola come un componente “imposta e dimentica” in un flusso d’aria sporco. L'affidabilità migliora quando si pianificano semplici routine di ispezione e si sceglie una configurazione adatta al proprio ambiente.

La manutenzione è più semplice quando si progetta per questo:includere l'accesso per l'ispezione, consentire lo spazio per la rimozione della girante, e mantenere le parti critiche raggiungibili senza smantellare metà delle condutture.

Articolo di manutenzione	Cosa cercare	Ritmo tipico (adattalo al tuo processo)
Pulizia della girante	Accumulo di polvere/grasso, depositi irregolari, segni di sfregamento	Mensile in aria sporca; trimestralmente in aria HVAC pulita
Cuscinetti e lubrificazione	Aumento della temperatura, rumore anomalo, condizioni del grasso	Controlli trimestrali; seguire le indicazioni del fornitore dei cuscinetti
Sistema di trasmissione (se a cinghia)	Usura cinghia, tensione, allineamento puleggia	Controllo rapido mensile; sostituire in base all'usura
Elementi di fissaggio e montaggio	Allentamenti, crepe alla base, segni di risonanza	Trimestralmente o dopo il primo mese successivo all'installazione
Protezione elettrica	Eventi di sovracorrente, avviamenti anomali, stabilità del controllo	Revisione mensile per le linee a servizio continuo

— SEZIONE 7 —

Cosa inviare al tuo fornitore per ottenere il fan giusto

La maggior parte dei ritardi nei progetti si verificano perché il fornitore non dispone di informazioni sufficienti per selezionare un raggio operativo sicuro e una struttura adeguata. Se invii un chiaro "fan brief", riceverai consigli migliori e meno ordini di modifica in seguito.

Ecco un pacchetto informativo pratico che puoi inviare a qualsiasi fornitore (e sì, funziona sia che tu stia acquistando un'unità o un lotto):

Punto di lavoro:flusso d'aria e pressione statica, oltre a una finestra operativa min/max.
Dettagli del flusso d'aria:intervallo di temperatura, umidità, tipo/dimensione delle particelle, contaminanti appiccicosi o oleosi, problemi di corrosione.
Installazione:orientamento di ingresso/uscita, dimensioni della connessione, percorsi rettilinei disponibili e se lo spazio è limitato.
Controlli:velocità costante rispetto al controllo della velocità, qualsiasi comportamento di risposta richiesto (pressione costante, flusso d'aria costante, ecc.).
Aspettative sul rumore:il tipo di spazio (ufficio adiacente, tetto, officina) ed eventuali vincoli del sito.
Energia:tensione, frequenza, requisiti di protezione del sito e qualsiasi standard preferito per i motori.
Esigenze di conformità:eventuali requisiti speciali per la vostra struttura (ad esempio, alte temperature, rivestimenti speciali o considerazioni sulle aree pericolose).

Se stai lavorando conHebei Ketong Attrezzatura per la protezione ambientale Co., Ltd., puoi utilizzare lo stesso pacchetto sopra per accelerare le discussioni sulla selezione. Un buon fornitore confermerà il punto di lavoro, segnalerà i rischi di sovraccarico e consiglierà modifiche pratiche all'installazione, non si limiterà a inviare una pagina di catalogo generica.

— Domande frequenti —

Domande frequenti

D: Quando un ventilatore centrifugo a pale avanti è una scelta migliore rispetto ad altri tipi di ventilatori?

R: Spesso è una buona soluzione quando è necessario un flusso d'aria elevato in uno spazio compatto e la pressione statica del sistema è da bassa a media, come molti sistemi HVAC e di ventilazione generale. Se avete bisogno di una pressione costantemente elevata o avete a che fare con polvere abrasiva pesante, ti consigliamo di esaminare le alternative o specificare i dettagli di progettazione protettiva.

D: Perché in alcune installazioni si verifica un sovraccarico del motore dopo la messa in servizio?

R: Il sovraccarico solitamente si verifica quando il flusso d'aria reale è superiore al previsto (meno resistenza del sistema rispetto a quanto ipotizzato), o quando le condizioni operative sono cambiate (diversa disposizione dei condotti, impostazioni delle serrande o filtri). Prevenirlo specificando una finestra operativa sicura e confermando il margine del motore al flusso d'aria massimo previsto.

D: Qual è il modo più rapido per ridurre il rumore senza ricostruire l'intero sistema?

R: Inizia dalle basi: migliora le transizioni ingresso/uscita, aggiungi connettori flessibili e assicurati che l'isolamento dalle vibrazioni sia installato correttamente. Quindi conferma che stai operando vicino al punto di lavoro previsto. Se la ventola viene forzata lontano dal design, i componenti aggiuntivi per la riduzione del rumore possono aiutare solo marginalmente.

D: Il controllo della velocità può contribuire a ridurre i costi operativi?

R: In molti sistemi a domanda variabile sì, perché puoi adattare il flusso d'aria alle esigenze reali invece di limitarlo con le serrande. La chiave è definire un intervallo controllato e garantire che la ventola e il motore rimangano stabili e protetti in tale intervallo.

D: Quali informazioni sono più importanti per un preventivo accurato?

R: Il punto di lavoro (flusso d'aria + pressione statica), temperatura dell'aria e contaminanti, orientamento dell'installazione/limiti di spazio, e il tuo metodo di controllo. Se qualcuno di questi non è chiaro, la citazione potrebbe essere “tecnicamente corretta” ma rischiosa nel funzionamento reale.

D: Come posso evitare il calo del flusso d'aria nel tempo?

A: Piano per il caricamento del filtro e l'imbrattamento della girante. Costruire l'accesso per l'ispezione/pulizia, mantenere i condotti sigillati, e imposta un ritmo di manutenzione che corrisponda a quanto è sporco il flusso d'aria. In molti casi, una semplice routine di pulizia ripristina rapidamente le prestazioni.

— CONCLUSIONE —

Conclusione e passaggio successivo

A Ventilatore centrifugo curvo in avantipuò essere una soluzione intelligente e compatta per la ventilazione con flusso d'aria elevato: se lo si dimensiona in base al punto di lavoro reale, proteggere dal sovraccarico e pianificare il rumore e la manutenzione nei dettagli dell'installazione. I migliori acquisti nascono da chiare esigenze operative, non da ipotesi basate su “progetti simili”.

Se desideri un processo di selezione più rapido e pulito, invia il tuo punto di lavoro e le condizioni dell'aria e chiedi una finestra operativa consigliata, guida del margine del motore e note di installazione. Quando sei pronto per passare dal “forse” a un tifoso che si esibisce sul campo,contattaci e condividi i dettagli del tuo progetto: ti aiuteremo a restringere il campo in modo rapido e sicuro.
